Преобразователь общепромышленного применения EI-7011
Технические характеристики
• Диапазон мощностей 0,75 кВт - 315 кВт.
• Полная защита двигателя.
• Встроенный ПИД-регулятор
• Управление по вольт-частотной характеристике U/F
• Язык команд пульта управления - русский
• Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления
• Возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS)
• Питание 380 В, 50 Гц
• Полная защита двигателя.
• Встроенный ПИД-регулятор
• Управление по вольт-частотной характеристике U/F
• Язык команд пульта управления - русский
• Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления
• Возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS)
• Питание 380 В, 50 Гц
Преимущества частотных преобразователей Веспер EI-7011
• наибольший диапазон мощности (от 0,75 кВт до 315 кВт) среди преобразователей частоты общепромышленного назначения позволяет максимально эффективно выбрать требуемый частотник при минимальных затратах;
• возможность исполнения в корпусах со степенью защиты IP20 и IP54 позволяет использовать преобразователи EI-7011 в жестких условиях окружающей среды;
• наличие на панели управления дисплея и возможность выноса пульта на расстояние до 10 метров облегчают настройку преобразователя и контроль за работой электродвигателя.
• возможность исполнения в корпусах со степенью защиты IP20 и IP54 позволяет использовать преобразователи EI-7011 в жестких условиях окружающей среды;
• наличие на панели управления дисплея и возможность выноса пульта на расстояние до 10 метров облегчают настройку преобразователя и контроль за работой электродвигателя.
Коды для заказа EI-7011
| Мощность двигателя, кВт | Серия EI-7011 | Цена | |
| 0,75 | EI-7011-001H | 35200 | |
| 1,5 | EI-7011-002H | 35700 | |
| 2,2 | EI-7011-003H | 39100 | |
| 3,7 | EI-7011-005H | 43600 | |
| 5,5 | EI-7011-007H | 49800 | |
| 7,5 | EI-7011-010H | 61500 | |
| 11 | EI-7011-015H | 70800 | |
| 15 | EI-7011-020H | 101000 | |
| 18,5 | EI-7011-025H | 104300 | |
| 22 | EI-7011-030H | 119600 | |
| 30 | EI-7011-040H | 151300 | |
| 37 | EI-7011-050H | 185000 | |
| 45 | EI-7011-060H | 204800 | |
| 55 | EI-7011-075H | 246600 | |
| 75 | EI-7011-100H | 295400 | |
| 93 | EI-7011-125H | 362700 | |
| 110 | EI-7011-150H | 421400 | |
| 132 | EI-7011-175H | 506800 | |
| 160 | EI-7011-200H | 589200 | |
| 185 | EI-7011-250H | 735100 | |
| 220 | EI-7011-300H | 919100 | |
| 315 | EI-7011-400H | 1158100 |
Спецификация EI-7011
| Модель преобразователя частоты EI-7011 | 001H | 002H | 003H | 005H | 007H | 010H | 015H | 020H | 025Н | 030H | 040H | 050H | 060H | 075H | 100H | 125H | 150H | 175H | 200H | 250H | 300H | 400H | |
| Номинальная выходная мощность (мощность применяемого электродвигателя), кВА | 1.1 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | 55 | 75 | 93 | 110 | 132 | 160 | 185 | 220 | 315 | |
| Выходные параметры | Полная мощность преобразователя, кВА | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 400 |
| Номинальный выходной ток, А | 3.4 | 4.8 | 6.2 | 8 | 14 | 18 | 27 | 34 | 41 | 52 | 65 | 80 | 96 | 128 | 150 | 195 | 224 | 270 | 302 | 340 | 450 | 605 | |
| Максимальное выходное напряжение | Трехфазное 380 ~ 480 В (пропорционально входному напряжению) | ||||||||||||||||||||||
| Максимальная выходная частота | 400 Гц | ||||||||||||||||||||||
| Источник питания | Номинальное входное напряжение (частота) | Трехфазное 380 ~ 480 В (50/60 Гц) | |||||||||||||||||||||
| Допустимые колебания входного напряжения (частоты) | +10%, -15% (±5%) | ||||||||||||||||||||||
| Характеристики цепи управления | Метод управления | Синусоидальная широтно-импульсная модуляция | |||||||||||||||||||||
| Диапазон управления по частоте | от 0,1 до 400 Гц | ||||||||||||||||||||||
| Точность частотных режимов | Цифровая команда:±0,01% (от -10 С° до +40 С°) | ||||||||||||||||||||||
| Аналоговая команда:±0,1% (при 25 С° ±10 С°) | |||||||||||||||||||||||
| Разрешающая способность по частоте | Устанавливается уставкой константы в цифровой форме: 0,1 Гц | ||||||||||||||||||||||
| Устанавливается в аналоговой форме: 0,1 Гц | |||||||||||||||||||||||
| Разрешение по выходной частоте | 0,1 Гц | ||||||||||||||||||||||
| Запас по перегрузке | 150% от номинального выходного тока в течении 1 мин | ||||||||||||||||||||||
| Аналоговый вход задания частоты | 0...+10 В (20 кОм), 4...20 мА (250 Ом) | ||||||||||||||||||||||
| Время разгона/торможения | от 0,0 до 3600 с (по два значения) | ||||||||||||||||||||||
| Тормозящий крутящий момент | до 20% без тормозного резистора; до 100% - с внешним тормозным резистором | ||||||||||||||||||||||
| Тормозной прерыватель | Встроенный (для моделей 001Н - 020Н). Внешний (для моделей 025Н - 400Н) | ||||||||||||||||||||||
| Соотношение U/f | Пятнадцать фиксированных соотношений U/f; одно - программируемое без ограничения по напряжению; одно - программируемое с ограничением по напряжению | ||||||||||||||||||||||
| Защитные функции | Защита двигателя от перегрузки | Электронное тепловое реле | |||||||||||||||||||||
| Мгновенная перегрузка по току | Немедленное отключение при токе 180% от номинального тока преобразователя | ||||||||||||||||||||||
| Перегрузка | Отключение через 1 минуту работы при токе 150% от номинального тока преобразователя | ||||||||||||||||||||||
| Перегрузка по напряжению | Отключение при напряжении на шине постоянного тока преобразователя более 820 В | ||||||||||||||||||||||
| Недостаточное напряжение | Отключение при напряжении на шине постоянного тока преобразователя менее 380В | ||||||||||||||||||||||
| Кратковременное отключение питания | Немедленное отключение при прекращении подачи питания на 15 мс и более Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 001Н - 100Н). | ||||||||||||||||||||||
| Перегрев радиатора-теплоотвода | Защищен термистором | ||||||||||||||||||||||
| Предотвращение срыва при вращении | Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью | ||||||||||||||||||||||
| Защита от токов утечек | Защищен электронной цепью (нарушение баланса выходных токов) | ||||||||||||||||||||||
| Индикация заряда шины | Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В | ||||||||||||||||||||||
| Условия эксплуатации | Температура окружающей среды | от -10 С° до +40 С° (для моделей 001Н - 040Н) от -10 С° до +45 С° (для моделей 050Н - 400Н) | |||||||||||||||||||||
| Влажность | Относительная влажность не более 90% | ||||||||||||||||||||||
| Температура хранения | -20~+60°C | ||||||||||||||||||||||
| Окружающая среда | Внутри помещения, защищенного от коррозионных газов и пыли | ||||||||||||||||||||||
| Высотность | Не более 1000 м | ||||||||||||||||||||||
| Вибрация | До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²) | ||||||||||||||||||||||
| Степень защиты оболочки | IP20 по ГОСТ 14254-96 IP54 (по отдельному заказу для моделей 050Н - 400Н) | ||||||||||||||||||||||
Габаритные размеры EI-7011
Мощность, кВт | Габариты, мм, Ш х В х Г | Вес, кг |
0,75 | 138х 278х 180 | 4 |
7,5-11 | 228 х 300 х 215 | 6,6 |
15-30 | 300х 450х 247 | 16 |
37-45 | 355х 677х 326 | 39 |
55-75 | 395х 777х 326 | 48 |
93-110 | 586х 810х 332 | 76 |
132-160 | 704х 987х 332 | 95 |
185-220 | 860х 1100х 411 | 150 |
315 | 975 х 1100 х 411 | 190 |

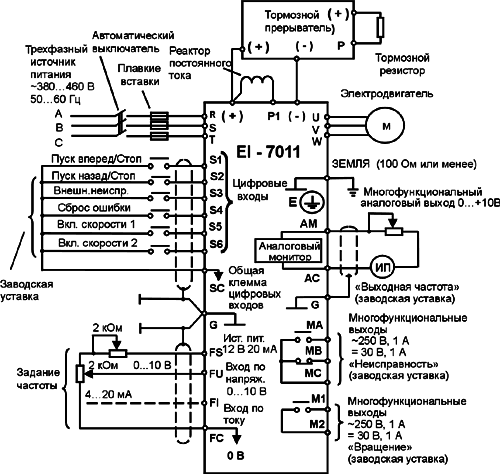

Схема подключения EI-7011
