Фильтры

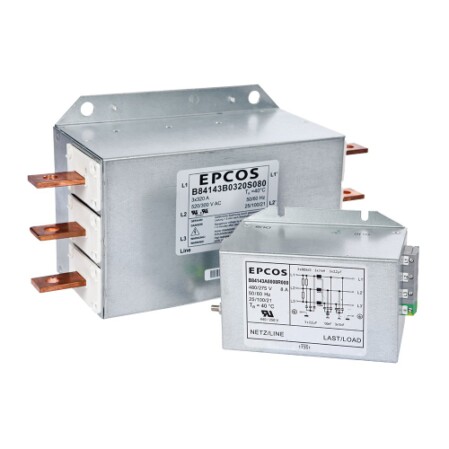

ЭМИ-фильтры
ЭМИ-фильтры применяются для уменьшения электромагнитных помех, излучаемых в сеть при работе преобразователя частоты. Фильтры рекомендуется использовать, если электропитание преобразователя частоты осуществляется от одного ввода совместно с другими устройствами, чувствительными к электромагнитным помехам (контроллеры, радиооборудование, компьютеры и т.п.).
Технические характеристики
Подавляет помехи в диапазоне 0,1…30 МГц, образующиеся на питающих зажимах преобразователя, и препятствует их распространению в сеть.
Устанавливается в непосредственной близости от силовых входных цепей преобразователя.

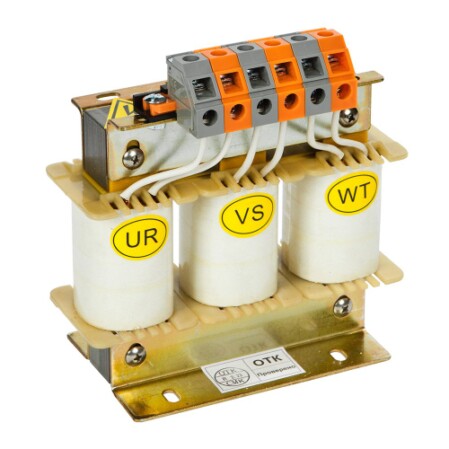

Согласующий реактор
Согласующий реактор является обязательным элементом в схеме подключения рекуператора EI-RC и предназначен для снижения уровня коммутационных помех в питающую сеть, возникающих при работе рекуператора и преобразователя частоты.
Выходные фильтры
Выходные фильтры предназначены для сглаживания фронтов и уменьшения выбросов напряжения на зажимах электродвигателя при работе от частотного преобразователя. Дополнительно они защищают силовые выходные цепи преобразователя от перегрузки в случае возникновения токов короткого замыкания в электродвигателе или кабеле.
Фильтры устанавливаются между частотным преобразователем и электродвигателем. Установка рекомендуется при больших расстояниях между частотным преобразователем и электродвигателем (порядка сотен метров).

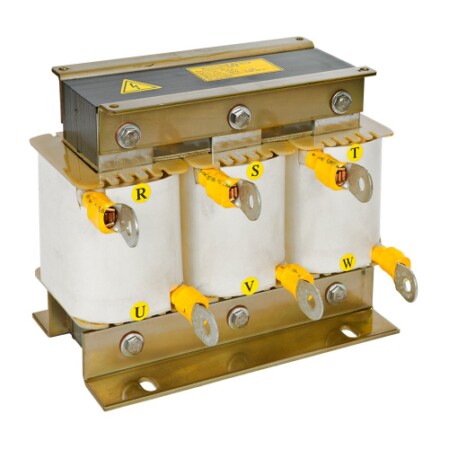

Входные фильтры
Входные фильтры применяются для сглаживания фронта и уменьшения амплитуды выброса всплесков силового переменного питающего напряжения.
Дополнительно они уменьшают амплитуду пульсаций тока, потребляемого частотным преобразователем от сети.
При отсутствии всплесков напряжения в питающей сети установка фильтров не требуется.
Технические характеристики
Входные фильтры устанавливаются при подключении преобразователя малой мощности (менее 15 кВт) в сеть с большой мощностью (более 600 кВА), или при наличии мощных потребителей в этой сети.
Выбор входного фильтра определяется мощностью преобразователя частоты.
