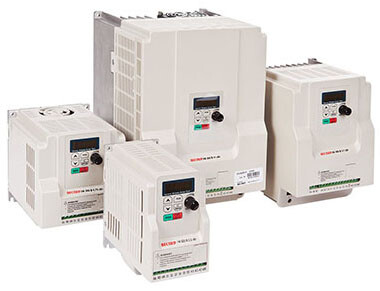

Векторный преобразователь частоты малой мощности E5-8200
Технические характеристики
• ~1ф 200 ... 240 В; 0,2 ... 2,2 кВт
• ~3ф 380 ... 480 В; 0,75 ... 11 кВт
• Выходная частота до 600 Гц
• U/f и векторное управление
• Степень защиты IP20
• Компактное исполнение
• Термозащита двигателя (датчик РТС)
• ПИД-регулятор
• Режим сна
• Встроенный ЭМИ фильтр класса А
• ~3ф 380 ... 480 В; 0,75 ... 11 кВт
• Выходная частота до 600 Гц
• U/f и векторное управление
• Степень защиты IP20
• Компактное исполнение
• Термозащита двигателя (датчик РТС)
• ПИД-регулятор
• Режим сна
• Встроенный ЭМИ фильтр класса А
Коды для заказа E5-8200
Мощность двигателя, кВт | Наименование ЧРП | Цена с НДС | |
| 0,75 | E5-8200-F-001H | 13000 | |
| 1,5 | E5-8200-F-002H | 14400 | |
| 2,2 | E5-8200-F-003H | 15600 | |
| 3,7 | E5-8200-F-005H | 19700 | |
| 5,5 | E5-8200-F-007H | 24200 | |
| 7,5 | E5-8200-F-010H | 27900 | |
| 11 | E5-8200-F-015H | 36500 | |
| 0,2 | E5-8200-FSP25L | 7100 | |
| 0,4 | E5-8200-FSP5L | 7700 | |
| 0,75 | E5-8200-FS1L | 8300 | |
| 1,5 | E5-8200-FS2L | 10900 | |
| 2,2 | E5-8200-FS3L | 11900 |
Преимущества частотных преобразователей Веспер Е5-8200
• Возможность подключения датчика температуры (РТС) электродвигателя. Позволяет применить дополнительный уровень защиты электродвигателя от перегрева совместно с традиционной функцией «Электронного теплового реле» защиты электродвигателя. Программно можно настроить пороги срабатывания и отключения защиты.
• Встроенный интерфейс RS-485 с поддержкой протоколов Modbus, BACnet.
• Добавлен режим автоматической работы по заранее запрограммированному алгоритму.
• Улучшен сервис режима фиксированных скоростей — для каждой фиксированной скорости присвоены свои параметры времени разгона/замедления.
• Выбор (программно) исходного состояния дискретных входов и выходов: но/нз.
• Добавлен режим автоматической регулировки выходного напряжения.
• Встроенный ПИД-регулятор с функцией спящего режима.
• Встроенный интерфейс RS-485 с поддержкой протоколов Modbus, BACnet.
• Добавлен режим автоматической работы по заранее запрограммированному алгоритму.
• Улучшен сервис режима фиксированных скоростей — для каждой фиксированной скорости присвоены свои параметры времени разгона/замедления.
• Выбор (программно) исходного состояния дискретных входов и выходов: но/нз.
• Добавлен режим автоматической регулировки выходного напряжения.
• Встроенный ПИД-регулятор с функцией спящего режима.
Спецификация E5-8200
| Модель преобразователя частоты E5-8200-F | SP25L | SP5L | S1L | S2L | S3L | 001H | 002Н | 003Н | 005Н | 007Н | 010Н | 015Н | |
| Выходные параметры | Полная выходная мощность, кВА | 0.25 | 0.5 | 1 | 2 | 3 | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 |
| Максимальная мощность применяемого электродвигателя, кВт | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | |
| Номинальный выходной ток, А | 1.8 | 2.6 | 4.3 | 7.5 | 10.5 | 2.3 | 3.8 | 5.2 | 9.2 | 13 | 17.5 | 24 | |
| Максимальное выходное напряжение, В | Трехфазное 200 ~ 240 (пропорционально входному напряжению) |
Трехфазное 380 ~ 480 | |||||||||||
| (пропорционально входному напряжению) | |||||||||||||
| Диапазон выходной частоты, Гц | 0,01 ~ 599,00 | ||||||||||||
| Источник питания | Номинальное входное напряжение, частота | 1ф, 200~240 В, 50/60 Гц | 3ф, 380~480 В, 50/60 Гц | ||||||||||
| Допустимые колебания входного напряжения | -15% ~ +15% | ||||||||||||
| Допустимые колебания частоты | ± 5% | ||||||||||||
| Характеристики управления | Режимы управления | Скалярный (U/f) Векторный (без обратной связи) | |||||||||||
| Пусковой момент | Скалярный режим: 100% (3 Гц) Векторный режим: 150% (3 Гц) | ||||||||||||
| Точность по скорости | Скалярный режим: 3% Векторный режим: ± 0,5% | ||||||||||||
| Диапазон регулирования | Скалярный режим: 1 : 40 Векторный режим: 1 : 50 | ||||||||||||
| по скорости | |||||||||||||
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц | ||||||||||||
| Разрешение выходной частоты | 0,01 Гц | ||||||||||||
| Задание частоты | Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи | ||||||||||||
| Управление | Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи | ||||||||||||
| Время разгона/торможения | 0,1 ~ 3600,0 с | ||||||||||||
| Характеристика U/f | 6 фиксированных характеристик 1 пользовательская характеристика | ||||||||||||
| Тормозной момент | До 20% (без внешнего тормозного резистора) | ||||||||||||
| До 120% (с внешним тормозным резистором) | |||||||||||||
| Несущая частота ШИМ | 1~16 кГц | ||||||||||||
| Другие функции | Определение перегрузки, 8 фиксированных скоростей, автоматический ПУСК, выбор времени разгона/торможения 1 и 2, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, задание стартовой частоты, сброс ошибок | ||||||||||||
| Защитные функции | Предотвращение срыва | Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения | |||||||||||
| Мгновенная защита по току | 180% номинального тока ПЧ | ||||||||||||
| Защита преобразователя от перегрузки | 150% номинального тока ПЧ в течение 1 мин | ||||||||||||
| Защита двигателя от перегрузки | Электронная защита | ||||||||||||
| Защита от повышенного напряжения | Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В) | ||||||||||||
| Защита от пониженного напряжения | Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и380В (класс 380В) | ||||||||||||
| Автоперезапуск после провалов питания | Автоматический пуск преобразователя после восстановления питания | ||||||||||||
| Защита от перегрева | Электронная аппаратная защита | ||||||||||||
| Защита от неисправности заземления | Электронная аппаратная защита | ||||||||||||
| Дополнительные защитные функции | Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам, защита двигателя от превышения температуры (датчик РТС). | ||||||||||||
| Окружающая среда | Степень защиты | IP20 | |||||||||||
| Температура эксплуатации | -10~50°C (модели c вентилятором; 3,7 ... 11 кВт) -10~40°C (модели без вентилятора; 0,2 ... 2,2 кВт) | ||||||||||||
| Температура хранения | -20~60°C | ||||||||||||
| Относительная влажность | Не более 95% (без образования конденсата) | ||||||||||||
| Высотность | До 1000 м | ||||||||||||
| Вибрация | До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²) | ||||||||||||
| Коммуникационные функции | Встроенный RS-485 (RJ45). Протокол: Modbus RTU; Modbus ASCII; BACnet | ||||||||||||
| Защита от электромагнитных помех | Встроенный ЭМИ-фильтр (опция) | ||||||||||||
Габаритные размеры E5-8200
| Е5-8200-220В 380В | Ширина, мм | Высота, мм | Глубина, мм | Масса, кг | |
| (без/в упаковке) | (без/в упаковке) | (без/в упаковке) | (без/в упаковке) | ||
| SP25L, SP5L, S1L | - | 72/120 | 141/195 | 141/194 | 1,0/1,2 |
| S2L, S3L | 001H, 002H, 003H | 118/165 | 144/175 | 150/184 | 1,5/1,7 |
| - | 005H, 007H | 129/176 | 197/245 | 148/190 | 2,4/2,5 |
| - | 010H, 015H | 187/295 | 273/420 | 190/335 | 6,3/7,0 |

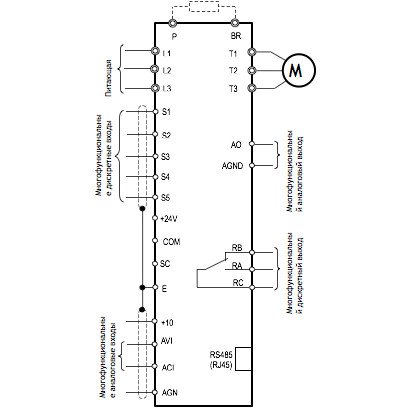

Схема соединения E5-8200
