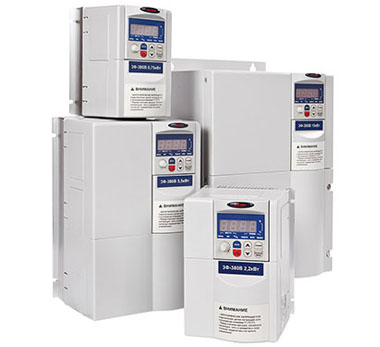

Многофункциональный векторный преобразователь частоты E3-9100
Технические характеристики
• Векторный режим управления без датчика скорости.
• Максимальный стартовый момент 150 % на частоте 1 Гц.
• Режим энергосбережения.
• Встроенный ПИД-регулятор.
• Встроенный тормозной прерыватель.
• Управление скоростью с помощью встроенного потенциометра.
• Управление по линии связи RS-485 (протокол MODBUS).
• Многофункциональные дискретные и аналоговые входы/выходы для расширенных применений.
• Питание 380 В, 50 Гц.
Преимущества частотного преобразователя Веспер Е3-9100
• возможность перераспределения посредством нескольких преобразователей частоты механической нагрузки между электродвигателями сложных многодвигательных приводов;
• наличие макрокоманд для предварительной настройки преобразователя частоты;
• высокая эффективность векторного управления при минимальной скорости.
• низкая цена при эффективном векторном управлении,
• режим автоматической настройки на двигатель без вращения,
• функция перераспределения механической нагрузки между двигателями в многодвигательных приводах, работающих от нескольких преобразователей,
• функция определения короткого замыкания на выходе перед пуском двигателя.
Коды для заказа E3-9100
Спецификация E3-9100
| Модель преобразователя частоты EI-9100 |
001H | 002H | 003H | 005H | 007H | 010H | 015H | 020H | |
| Максимальная выходная мощность двигателя, кВт | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | |
| Выходные характеристики | Номинальный выходной ток, А | 2.5 | 4 | 6 | 8 | 15 | 18 | 28 | 33 |
| Максимальное выходное напряжение | Трехфазное 380...480 В (пропорционально входному напряжению) | ||||||||
| Максимальная выходная частота | 500 Гц (программируемая) | ||||||||
| Напряжение и частота электропитания (входное напряжение) | 3 - фазное 380...480 В (-15% ... +10%) 50/60 Гц (±5%) | ||||||||
| Характеристики цепи управления | Метод управления | Синусоидальная ШИМ (управление U/f или векторное по выбору) | |||||||
| Выходная частота | 0,5...500 Гц | ||||||||
| Точность поддержания частоты | Цифровое задание: ±0,01% (-10 °C...+50 °C). | ||||||||
| Аналоговое задание: ±0,5% (25 °C ±10 °C) | |||||||||
| Разрешение задания частоты | Цифровое задание: 0,01 Гц (до 100 Гц); 0,1 Гц (свыше 100 Гц) | ||||||||
| Аналоговое задание: 0,1 Гц | |||||||||
| Разрешение выходной частоты | 0,01 Гц | ||||||||
| Перегрузочная способность | 150% от номинального выходного тока в течении 1 минуты | ||||||||
| Сигнал задания частоты | 0...+10 В (1...10 кОм), 4...20 мА (250 Ом), 0...20 мА (250 Ом) | ||||||||
| Время разгона/торможения | 0,1...3200 с (независимая установка трех времен разгона/торможения) | ||||||||
| Тормозной момент | Кратковременный средний момент торможения | ||||||||
| 001Н: не менее 100%; 002Н: не менее 50%; 003Н: не менее 20% | |||||||||
| Длительный момент торможения: 20% | |||||||||
| (150% с внешним тормозным резистором; тормозной прерыватель встроен) | |||||||||
| Режимы работы | - скалярный (постоянный/переменный момент); | ||||||||
| - векторное управление (без датчика обратной связи); | |||||||||
| - толчковый режим (ручной и автоматический); | |||||||||
| - автоматический подъем момента при увеличении нагрузки; | |||||||||
| - режим энергосбережения; | |||||||||
| - динамическое управление энергосбережением. | |||||||||
| Диапазон регулирования скорости | 1 : 100 (в векторном режиме) | ||||||||
| Точность поддержания скорости | 0,2 % (в векторном режиме) | ||||||||
| Максимальный стартовый момент | 150% на частоте 1 Гц (в векторном режиме) | ||||||||
| Защитные функции | Защита двигателя от перегрузки | Реле электронной тепловой защиты | |||||||
| Мгновенная перегрузка по току | Мгновенное отключение выходного напряжения при токе 250% от номинального тока преобразователя | ||||||||
| Перегрузка | Отключение выходного напряжения при токе 150% от номинального тока преобразователя | ||||||||
| Перенапряжение | Отключение при напряжении на шине постоянного тока преобразователя более 820 В | ||||||||
| Пониженное напряжение | Отключение при напряжении на шине постоянного тока преобразователя менее 400В | ||||||||
| Кратковременное отключение питания | Выбор следующих возможностей: | ||||||||
| 1) останов при отсутствии питания дольше 15 мс; | |||||||||
| 2) продолжение работы при отсутствии питания менее 0,5 с; | |||||||||
| 3) постоянная работа. | |||||||||
| Перегрев радиатора охлаждения | Электронная защита | ||||||||
| Уровень предупреждения зависания | Раздельная установка для разгона/торможения, включение/выключение при останове выбегом | ||||||||
| Неисправность вентилятора | Электронная защита (определение блокировки вентилятора) | ||||||||
| Неисправность заземления | Электронная защита | ||||||||
| Индикация заряда | ВКЛ при напряжении в цепи постоянного тока выше 50 В | ||||||||
| Другие функции | Многофункциональные дискретные входы | Могут быть запрограммированы 76 функций для восьми дискретных входов. | |||||||
| Выбор логики управления - отрицательная (NPN) или положительная (PNP) | |||||||||
| Многофункциональные дискретные вsходы | Могут быть запрограммированы 58 функций для двух релейных выходов и одного выхода с открытым коллектором | ||||||||
| Функции снижения момента | Если два или более преобразователя используются для управления одной нагрузкой, эта функция предупреждает приложение всей нагрузки на один преобразователь | ||||||||
| (распределения нагрузки) | |||||||||
| Функция суммирования заданий | В качестве сигнала задания частоты может использоваться сумма двух аналоговых сигналов (VIA/VIB) | ||||||||
| Замыкание в нагрузке | Проверка К.З. на выходе при пуске двигателя | ||||||||
| Автонастройка | Настройка на параметры двигателя в автоматическом режиме без вращения | ||||||||
| Использование по защите от внешних твердых предметов и воды | IP20 (по ГОСТ 14254-96) | ||||||||
| Охлаждение | Принудительное воздушное | ||||||||
| Окружающая среда | Окружающая температура | - 10 °C...+ 50 °C | |||||||
| Влажность | Не более 90 % (без конденсата) | ||||||||
| Температура хранения | - 20 °C...+ 60 °C | ||||||||
| Размещение | Внутри помещения (без агрессивных коррозионных газов и пыли) | ||||||||
Габаритные размеры E3-9100
Мощность, кВт (кВА) | Ширина, мм | Высота, мм | Глубина, мм | Масса, кг |
0,75 (001Н) 1,5 (002Н) | 109 | 165 | 150 | 1,4 |
2,2 (003Н) 3,7 (005Н) | 137 | 185 | 161 | 2,0 |
5,5 (007Н) 7,5 (010Н) | 191 | 280 | 168 | 5,0 |
11 (015Н) 15 (020Н) | 245 | 385 | 220 | 10,6 |

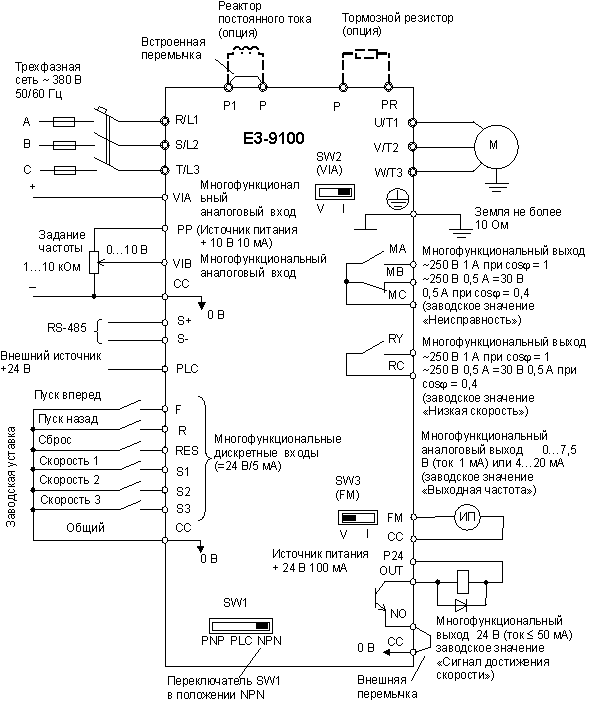

Схема подключения E3-9100
