Датчики технологических параметров

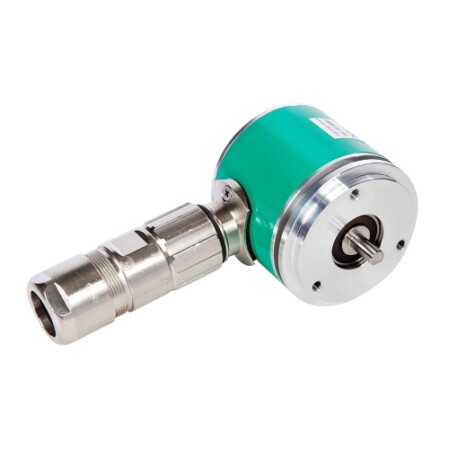

Датчик скорости I58
Датчик предназначен для измерения скорости вращения вала электродвигателя или исполнительного механизма. Используется при построении замкнутых систем управления с преобразователем частоты EI-9011. Для подключения датчика к преобразователю частоты применяется специальная плата сопряжения.
Технические характеристики
Количество импульсов на один оборот вала | 600 * |
Максимальная скорость вращения вала | 6 000 об/мин |
Момент трогания ротора | не более 1 Н∙см |
Допустимая нагрузка на вал (радиальная и осевая) | не более 20 Н |
Пылевлагозащита | IP64 |
Интервал рабочих температур | -20°С … +70°С |
Интервал температур хранения | -20°С … +80°С |
Напряжение питания | + 10 … + 30 В |
Потребляемый ток | не более 70 мА |
Максимальная частота выходного сигнала | 100 кГц |

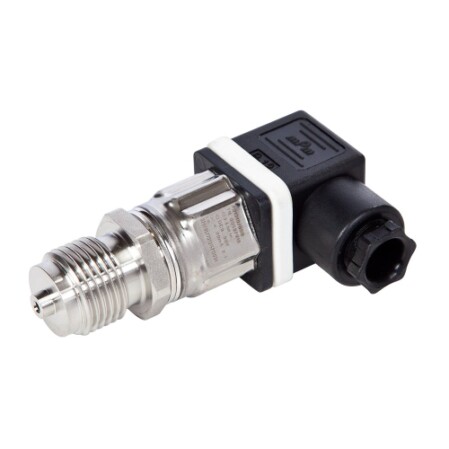

Датчики давления JUMO MIDAS S05
Предназначен для измерения давления газообразных и жидких сред.
Используется в качестве датчика обратной связи при построении замкнутых систем управления.
Технические характеристики
Параметр | Значение параметра |
Диапазоны измерения давления, бар | 0…6, 0…10, 0…16, 0…25 (Другие диапазоны по запросу) |
Погрешность измерений | ± 0,5% |
Выходной сигнал | 4-20 мА, 0-10 В |
Схема включения | двухпроводная (клемма 1 “плюс”, клемма 3 "минус") трехпроводная (клемма 1 “плюс” внешнего источника, клемма 3 общий “минус”, клемма 4 “плюс” на вход преобразователя) |
Питание | 8…30 В постоянного тока при двухпроводной схеме 12,5…30 В постоянного тока при трехпроводной схеме |
Присоединение к источнику давления | резьба G1/2 А(B) |
Допустимое давление перегрузки, бар | 50 |
Размер под ключ | М12х1 |
Масса, кг | 0,07 |
Условия эксплуатации | - температура окружающего воздуха -40…+100 °С - температура измеряемой среды -40…+125°С |
Защита датчика | IP67 согласно IEC60529/EN60529 |
