Векторный преобразователь частоты E4-8400
Технические характеристики
• ~1ф 200 ... 240 В; 0,75 ... 2,2 кВт
• ~3ф 380 ... 480 В; 0,75 ... 93 кВт
• U/f и векторное управление без датчика
• Выходная частота до 400 Гц (U/f)
• Выходная частота до 200 Гц (векторное управление)
• Аналоговое и импульсное задание частоты
• Режим автоматической работы по заранее запрограммированному алгоритму
• Автоматическая регулировка выходного напряжения
• Поиск скорости при пуске на вращающийся двигатель
• Функция «счетчик импульсов» для управления релейным выходом
• 15 предустановленных характеристик U/F и пользовательская характеристика
• Автонастройка и возможность ручной настройки на электродвигатель
• ПИД-регулятор
• Спящий режим
• Интерфейс RS485
• ~1ф 200 ... 240 В; 0,75 ... 2,2 кВт
• ~3ф 380 ... 480 В; 0,75 ... 93 кВт
• U/f и векторное управление без датчика
• Выходная частота до 400 Гц (U/f)
• Выходная частота до 200 Гц (векторное управление)
• Аналоговое и импульсное задание частоты
• Режим автоматической работы по заранее запрограммированному алгоритму
• Автоматическая регулировка выходного напряжения
• Поиск скорости при пуске на вращающийся двигатель
• Функция «счетчик импульсов» для управления релейным выходом
• 15 предустановленных характеристик U/F и пользовательская характеристика
• Автонастройка и возможность ручной настройки на электродвигатель
• ПИД-регулятор
• Спящий режим
• Интерфейс RS485
Преимущества и особенности конструкции частотных преобразователей Веспер Е4-8400
• Наружное расположение радиатора охлаждения в преобразователях 0,75...5,5 кВт снижает вероятность проникновения внутрь посторонних предметов
• Степень защиты IP20
• Съемный пульт управления (возможность выноса до 1 — 3 м)
• Контроль и индикация температуры IGBT
• Снижение шума двигателя за счет случайной ШИМ
• Журнал аварийных сообщений
• Сетевые протоколы связи Modbus RTU/ASCII
• Степень защиты IP20
• Съемный пульт управления (возможность выноса до 1 — 3 м)
• Контроль и индикация температуры IGBT
• Снижение шума двигателя за счет случайной ШИМ
• Журнал аварийных сообщений
• Сетевые протоколы связи Modbus RTU/ASCII
Коды для заказа E4-8400
Мощность двигателя, кВт | Наименование ЧРП | Цена с НДС | Запрос счета |
| 0,75 | Е4-8400-001H | 9630 | |
| 1,5 | Е4-8400-002H | 10680 | |
| 2,2 | Е4-8400-003H | 12530 | |
| 3,7 | Е4-8400-005H | 16670 | |
| 5,5 | Е4-8400-007H | 19310 | |
| 7,5 | Е4-8400-010H | 23620 | |
| 11 | Е4-8400-015H | 29250 | |
| 15 | Е4-8400-020H | 35320 | |
| 18,5 | Е4-8400-025H | 47550 | |
| 22 | Е4-8400-030H | 52830 | |
| 0,4 | Е4-8400-SP5L | 7430 | |
| 0,75 | Е4-8400-S1L | 7870 | |
| 1,5 | Е4-8400-S2L | 9190 | |
| 2,2 | Е4-8400-S3L | 9890 |
Спецификация E4-8400
| Модель преобразователя частоты E4-8400 | S1L | S2L | S3L | 001H | 002H | 003H | 005H | 007H | 010H | 015H | 020H | 025H | 030H | 040H | 050H | 060H | 075H | 100H | 125H | |
| Выходные параметры | Полная выходная мощность, кВА | 1 | 2 | 3 | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 100 |
| Максимальная мощность применяемого электродвигателя, кВт | 0.75 | 1.5 | 2.2 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 93 | |
| Номинальный выходной ток, А | 4.5 | 7.5 | 10.5 | 2.3 | 4 | 5.2 | 8 | 13 | 17.5 | 25 | 32 | 40 | 45 | 60 | 75 | 91 | 112 | 150 | 176 | |
| Максимальное выходное напряжение, В | Трехфазное 200 ~ 240 (пропорционально входному напряжению) | Трехфазное 380 ~ 480 (пропорционально входному напряжению) | ||||||||||||||||||
| Диапазон выходной частоты, Гц | Скалярный режим: 0,01 ~ 400,00 | |||||||||||||||||||
| Векторный режим: 0,01 ~ 200,00 | ||||||||||||||||||||
| Источник питания | Номинальное входное напряжение, частота | 1ф, 200~240 В, 50/60 Гц | 3ф, 380~480 В, 50/60 Гц | |||||||||||||||||
| Допустимые колебания входного напряжения | -15% ~ +10% | |||||||||||||||||||
| Допустимые колебания частоты | ± 5% | |||||||||||||||||||
| Характеристики управления | Режимы управления | Скалярный (U/f) | ||||||||||||||||||
| Векторный (без обратной связи) | ||||||||||||||||||||
| Пусковой момент | Скалярный режим: 150% (3 Гц) | |||||||||||||||||||
| Векторный режим: 150% (1 Гц) | ||||||||||||||||||||
| Точность по скорости | Скалярный режим: 3% | |||||||||||||||||||
| Векторный режим: ± 0,5% | ||||||||||||||||||||
| Диапазон регулирования по скорости | Скалярный режим: 1 : 40 | |||||||||||||||||||
| Векторный режим: 1 : 50 | ||||||||||||||||||||
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц | |||||||||||||||||||
| Разрешение выходной частоты | 0,01 Гц | |||||||||||||||||||
| Задание частоты | Кнопки/потенциометр пульта управления | |||||||||||||||||||
| Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) | ||||||||||||||||||||
| Дискретные входы БОЛЬШЕ/МЕНЬШЕ | ||||||||||||||||||||
| Линия интерфейсной связи | ||||||||||||||||||||
| Управление | Кнопки ПУСК/СТОП пульта управления | |||||||||||||||||||
| Дискретные входы (2-х и 3-х проводное управление) | ||||||||||||||||||||
| Линия интерфейсной связи | ||||||||||||||||||||
| Время разгона/торможения | 0,1 ~ 3600,0 с | |||||||||||||||||||
| Характеристика U/f | 15 фиксированных характеристик | |||||||||||||||||||
| 1 пользовательская характеристика | ||||||||||||||||||||
| Тормозной момент | До 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором) | |||||||||||||||||||
| Несущая частота ШИМ | 1~15 кГц | |||||||||||||||||||
| Другие функции | Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, автоматический ПУСК, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, сброс ошибок | |||||||||||||||||||
| Защитные функции | Предотвращение срыва | Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения | ||||||||||||||||||
| Мгновенная защита по току | 200% номинального тока ПЧ | |||||||||||||||||||
| Защита преобразователя от перегрузки | 150% номинального тока ПЧ в течение 1 мин | |||||||||||||||||||
| 180% номинального тока ПЧ в течение 3 сек | ||||||||||||||||||||
| Защита двигателя от перегрузки | Электронная защита | |||||||||||||||||||
| Защита от повышенного напряжения | Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В) | |||||||||||||||||||
| Защита от пониженного напряжения | Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В) | |||||||||||||||||||
| Автоперезапуск после провалов питания | Автоматический пуск преобразователя после восстановления питания | |||||||||||||||||||
| Защита от перегрева | Электронная аппаратная защита | |||||||||||||||||||
| Защита от неисправности заземления | Электронная аппаратная защита | |||||||||||||||||||
| Дополнительные защитные функции | Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам. | |||||||||||||||||||
| Окружающая среда | Степень защиты | IP20 | ||||||||||||||||||
| Температура эксплуатации | -10~+50°C | |||||||||||||||||||
| Температура хранения | -20~+60°C | |||||||||||||||||||
| Относительная влажность | Не более 95% (без образования конденсата) | |||||||||||||||||||
| Высотность | До 1000 м | |||||||||||||||||||
| Вибрация | До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²) | |||||||||||||||||||
| Коммуникационные функции | Встроенный RS-485. | |||||||||||||||||||
| Протокол: Modbus RTU; Modbus ASCII | ||||||||||||||||||||
Габаритные размеры E4-8400
| Е4-8400-220В 380В | Ширина, мм (без/в упаковке) | Высота, мм (без/в упаковке) | Глубина, мм (без/в упаковке) | Масса, кг (без/в упаковке) | |
| SP5L, S1L | 001H | 79/125 | 160/210 | 126/160 | 1,0/1,2 |
| S2L | 002H | 93/125 | 160/210 | 126/160 | 1,1/1,3 |
| S3L | 003H | 100/125 | 160/210 | 126/160 | 1,2/1,4 |
| - | 005H, 007H | 100/150 | 210/260 | 160/200 | 2,3/2,7 |
| - | 010H, 015H | 135/235 | 270/365 | 200/290 | 5,2/6,0 |
| - | 020H, 025H, 030H | 155/255 | 300/405 | 220/310 | 7,4/8,5 |

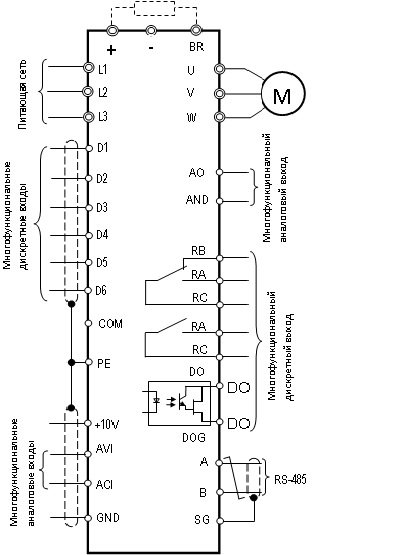

Схема подключения частотного преобразователя E4-8400
Примечания:
- Выходное реле RY2 присутствует только в моделях типоразмеров B, C и D.
- Выход DO с открытым коллектором присутствует только в моделях типоразмеров C и D.
- Клемма D6 может быть запрограммирована как дискретный многофункциональный вход или как импульсный вход.
- Тормозной прерыватель может подключаться только к моделям типоразмеров C и D.
- В моделях с однофазным питанием 220 В сетевое напряжение подключается к клеммам L1 и L2.
- На клемме 10V присутствует напряжение +10 В (в моделях с однофазным питанием) или +12 В (в моделях с трехфазным питанием).
